業界トップの高風量,高静圧を実現
防油ファン 4機種を発売
2019年5月30日
山洋電気株式会社は,業界トップ※1の高風量,高静圧を実現した防油ファン4機種を開発,発売しました。
オイルミスト環境(切削油などが霧状に飛散するような環境)でも安心して使用できます。

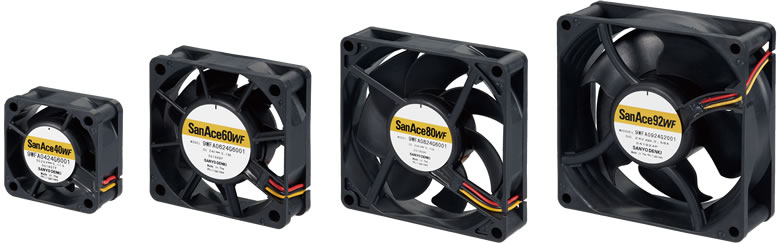

ラインアップ
☐40 × 20 mm厚 「San Ace 40WF」 9WFAタイプ
☐60 × 20 mm厚 「San Ace 60WF」 9WFAタイプ
☐80 × 20 mm厚 「San Ace 80WF」 9WFAタイプ
☐92 × 32 mm厚 「San Ace 92WF」 9WFAタイプ
特長
1. 高風量,高静圧
最大風量は0.31 m3/min,最大静圧は170 Paを実現しました。※2
当社従来品※3に比べて,最大風量は19%,最大静圧は89%向上しました。
2. 防油性能
耐油性に優れた材料で巻線・電子部品を保護する構造のため,オイルミストが飛散する厳しい環境でも安定した動作を保ちます。
※1 2019年5月30日現在。防油ファンとして。同サイズの場合。当社調べ。
※2 ☐40 × 20mm厚「San Ace 40WF」9WFAタイプ(型番:9WFA0424G6001)の場合。
※3 当社従来品は,☐40 × 20mm厚「San Ace 40WF」9WFタイプ(型番:9WF0424H601)。
仕様
外形寸法:☐40 × 20 mm厚 質量:45 g
型番 | 定格 電圧 |
使用電圧 範囲 |
定格 入力 |
定格回転速度 | 最大風量 | 最大静圧 | 音圧 レベル |
||
---|---|---|---|---|---|---|---|---|---|
[V] | [V] | [W] | [min-1] | [m3/min] | [CFM] | [Pa] | [inchH2O] | [dB(A)] | |
9WFA0424G6001 | 24 | 20.4~27.6 | 2.6 | 17000 | 0.31 | 10.9 | 170 | 0.68 | 48 |
期待寿命:40000時間 (L10:残存率90%,60℃,定格電圧,連続運転,フリーエアー状態)
外形寸法:☐60 × 20 mm厚 質量:85 g
型番 | 定格 電圧 |
使用電圧 範囲 |
定格 入力 |
定格回転速度 | 最大風量 | 最大静圧 | 音圧 レベル |
||
---|---|---|---|---|---|---|---|---|---|
[V] | [V] | [W] | [min-1] | [m3/min] | [CFM] | [Pa] | [inchH2O] | [dB(A)] | |
9WFA0624G6001 | 24 | 15~27.6 | 3.8 | 7700 | 0.79 | 27.9 | 158 | 0.63 | 48 |
期待寿命:40000時間 (L10:残存率90%,60℃,定格電圧,連続運転,フリーエアー状態)
外形寸法:☐80 × 20 mm厚 質量:105 g
型番 | 定格 電圧 |
使用電圧 範囲 |
定格 入力 |
定格回転速度 | 最大風量 | 最大静圧 | 音圧 レベル |
||
---|---|---|---|---|---|---|---|---|---|
[V] | [V] | [W] | [min-1] | [m3/min] | [CFM] | [Pa] | [inchH2O] | [dB(A)] | |
9WFA0824G6001 | 24 | 15~27.6 | 3.6 | 6000 | 1.44 | 50.8 | 105 | 0.42 | 48 |
期待寿命:40000時間 (L10:残存率90%,60℃,定格電圧,連続運転,フリーエアー状態)
外形寸法:☐92 × 32 mm厚 質量:205 g
型番 | 定格 電圧 |
使用電圧 範囲 |
定格 入力 |
定格回転速度 | 最大風量 | 最大静圧 | 音圧 レベル |
||
---|---|---|---|---|---|---|---|---|---|
[V] | [V] | [W] | [min-1] | [m3/min] | [CFM] | [Pa] | [inchH2O] | [dB(A)] | |
9WFA0924G2001 | 24 | 12~27.6 | 13.9 | 9600 | 3.1 | 109.5 | 380 | 1.53 | 63 |
期待寿命:40000時間 (L10:残存率90%,60℃,定格電圧,連続運転,フリーエアー状態)
カタログデータ
☐40 × 20 mm厚 「San Ace 40WF」 9WFAタイプ
☐60 × 20 mm厚 「San Ace 60WF」 9WFAタイプ
☐80 × 20 mm厚 「San Ace 80WF」 9WFAタイプ
☐92 × 32 mm厚 「San Ace 92WF」 9WFAタイプ
用途
工作機械,制御盤,インバータ,各種産業機器など
発売日
2019年5月30日
販売見込台数
42,000台/月
価格
オープンプライス
安全上のご注意
リリースに記載されている内容はすべて,2019年5月30日現在の実績です。
