ブラケット付き遠心ファン，
270mm角×99mm厚， 270mm角×119mm厚を発売
2016年8月17日
山洋電気株式会社は，インレットノズル※1と一体となっているブラケット※2付き遠心ファン，270mm角×99mm厚「San Ace C270」9B1TPタイプ，270mm角×119mm厚「San Ace C270」9B1TSタイプを開発，発売しました。
空気清浄機，産業用送風機，工業用エアコン，インバータ，通信機器，熱交換器などに最適です。
外部からファンの回転速度をコントロールできるPWMコントロール機能付きです。
特長
1. 遠心ファンの特性を最大限に発揮
遠心ファンの特性を発揮するには，ファンにインレットノズルを正確に取り付ける必要があります。
ブラケット付き遠心ファンでは，ファン，インレットノズル，取付用ケースが一体となっているため，取付精度によるファンの性能の低下やばらつきがなくなり，ファンの特性を最大限に発揮できます。
2. 取付作業が簡単
遠心ファン，インレットノズル，取付用ケースがあらかじめ組み立てられているので，取付作業が簡単です。
※1 吸引される空気の流れを整えるために，ファン吸込側に取り付けるノズル
※2 取付用のケース

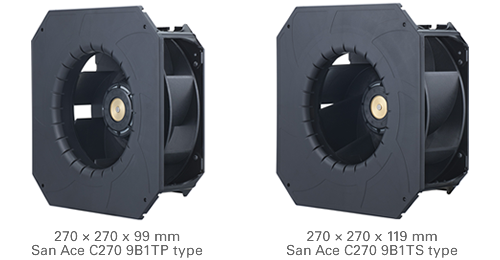

ラインアップ
「San Ace C270 9B1TPタイプ」外形寸法：270mm × 270mm × 99mm
「San Ace C270 9B1TSタイプ」外形寸法：270mm × 270mm × 119mm
仕様
1, 外形寸法：270mm角×99mm厚 質量：約1,700g
| 型番 | 定格 電圧 |
使用電圧 範囲 |
定格 入力 |
定格回転速度 | 最大風量 | 最大静圧 | 音圧 レベル |
||
|---|---|---|---|---|---|---|---|---|---|
| [V] | [V] | [W] | [min-1] | [m3/min] | [CFM] | [Pa] | [inchH2O] | [dB(A)] | |
| 9B1TP24P0H001 | 24 | 16～36 | 76.8 | 3,050 | 17.6 | 622 | 530 | 2.13 | 71 |
| 9B1TP48P0G001 | 48 | 36～72 | 132 | 3,650 | 21.0 | 742 | 760 | 3.05 | 74 |
| 9B1TP48P0H001 | 48 | 36～72 | 76.8 | 3,050 | 17.6 | 622 | 530 | 2.13 | 71 |
期待寿命： 40,000時間 (L10:残存率90%，60℃，定格電圧，連続運転，フリーエアー状態)
2, 外形寸法：270mm角×119mm厚 質量：約1,920g
| 型番 | 定格 電圧 |
使用電圧 範囲 |
定格 入力 |
定格回転速度 | 最大風量 | 最大静圧 | 音圧 レベル |
||
|---|---|---|---|---|---|---|---|---|---|
| [V] | [V] | [W] | [min-1] | [m3/min] | [CFM] | [Pa] | [inchH2O] | [dB(A)] | |
| 9B1TS48P0G001 | 48 | 36～72 | 175.2 | 3,550 | 28.1 | 992 | 861 | 3.46 | 74.5 |
| 9B1TS48P0H001 | 48 | 36～72 | 99.8 | 2,900 | 22.7 | 802 | 590 | 2.37 | 70.5 |
期待寿命： 40,000時間 (L10:残存率90%，60℃，定格電圧，連続運転，フリーエアー状態)
カタログデータ
San Ace C270 99mm厚
San Ace C270 119mm厚
用途
空気清浄機，産業用送風機，工業用エアコン，インバータ，通信機器，熱交換器など
発売日
2016年8月17日
販売見込台数
初年度 1,000台/月 次年度 2,000台/月
価格
オープンプライス
安全上のご注意
リリースに記載されている内容はすべて，2016年 8月 17日現在の実績です。
「San Ace」は山洋電気株式会社の登録商標です。
