動力機器に、
止まらない電源を。
停電時も定格200%の過負荷耐量を備えた常時商用給電方式UPS。
鉛蓄電池・リチウムイオン電池・EDLC※1の3モデルをラインアップ。
あらゆる現場の電力需要に対応します。
- 電気二重層キャパシタ
UPS選定の新常識過負荷耐量200％のUPS
- 鉛蓄電池
- リチウムイオン電池
- EDLC
動力機器に、
特長
過負荷耐量200%
- 条件は仕様表をご確認ください
過負荷耐量が
大きいと何がいい？
大きいと何がいい？
一般的なUPSは、定格運転を前提に設計されているため、モータ駆動など、起動時に一時的に大きな負荷がかかる機器をバックアップする場合には、起動電流を考慮し、余裕を見込んだ大きな容量のUPSを選定する必要があります。
SANUPS N11Dは、起動時に発生する負荷変動をあらかじめ想定して、過負荷耐量に余裕を持たせた設計としています。
そのため、起動電流を過度に見込むことなく、必要相当の容量で選定でき、導入コストの低減と省スペース化を実現します。
-
一般的なUPS
起動時の電力に合わせて、
容量の大きなUPSを選ぶ必要がある -
SANUPS N11Dなら
通常時の電力を基準にUPSを選定することで、
導入費用を低減できます！
特長
多彩なラインアップ
用途に合わせた３種のモデル
鉛蓄電池モデル、長寿命・軽量なリチウムイオン電池モデル、
瞬時電圧低下補償に適したEDLCモデルの３種類をラインアップ。
-
- 鉛
-
- 初期費用を抑える
-
- リチウムイオン
-
- メンテナンスの手間を減らす
-
- EDLC
-
- 瞬停から装置を保護する
設置場所に合わせた
４種の設置形態
薄型構造のため、壁掛けもでき、制御盤や装置内部への組み込みが容易です。
設置場所の自由度が大幅に広がります。
-

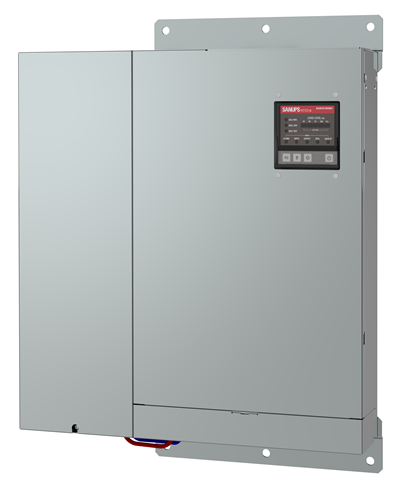

- 壁掛け
-
-

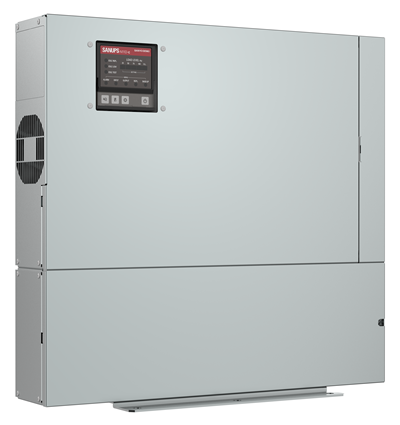

- 床置きA
-
- 操作パネルが正面
-

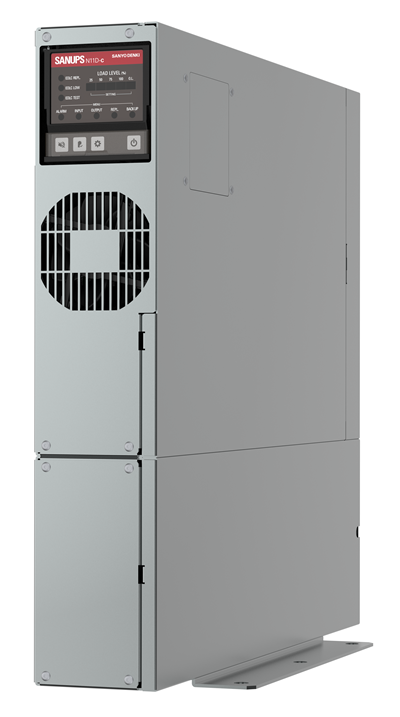

- 床置きB
-
- 操作パネルが側面
-

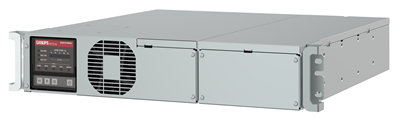

- ラックマウント
-
- EDLCシリーズのみ
制御盤や装置内部の限られた
スペースへの組込みなど、
設置場所の自由度が高い！
特長
高効率 低騒音 省エネ
-
-
変換効率は最大98.6%※2。
消費電力とCO₂排出量を削減し、SDGsの達成に貢献します。
-
-
-
約30 dB※3と低騒音のため、
静かな環境にも設置できます。
-
-
-
環境に配慮した技術を利用している、エコプロダクツプラス※4の認定製品。
EDLC搭載モデルは回生電力※5を再利用でき、省エネ性能を一段と強化しました。
-
- 定格出力容量3kVAの場合
- 商用運転、定格負荷時
- エコプロダクツおよびエコプロダクツプラスは、製品本体および包装材について、当社の既存製品と比較（比較対象となる当社の既存製品がない場合は、市場の同様の製品と比較）し、環境負荷が小さい製品です。
- 回転しているモータを減速させたときに発生する電力
SELECTOR
製品選定ガイド
いくつかの質問にお答えいただくと、最適な製品をご案内します。
選定後、型番をコピーしてお問い合わせください。
1
使用用途
2
設置場所
3
重視する点
✓
結果
① 必要なバックアップ時間は？
② 設置場所は？
製品の設置形態をお選びください。
③ 重視する点は？
製品選定で優先されたい項目をお選びください。
MORE
もっと知りたいUPS
PRODUCT
製品仕様
これがUPS選定の新常識

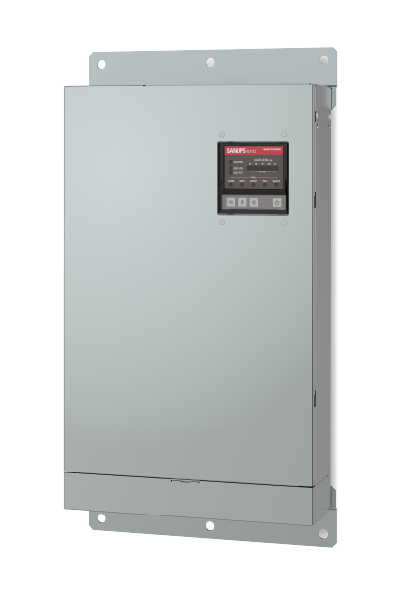

| SANUPS N11D | SANUPS N11D-Li | SANUPS N11D-C | |||||
| 蓄電素子 | 鉛蓄電池 | リチウムイオン 電池 |
EDLC | ||||
| 定格出力容量 | 2 kVA | 3 kVA | 2 kVA | 3 kVA | 2 kVA | 3 kVA | |
| 運転方式 | 常時商用給電 | ||||||
| 相数線数 | 単相2線 | ||||||
| 交流入力 | 電圧 | 200/208/220/230 V -15%、+10% | |||||
| 周波数 | 50/60Hz ±5％ | ||||||
| 交流出力 (商用運転時) |
電圧 | 入力電圧 +0 V、 -4 V | |||||
| 周波数 | 50/60Hz ±5％以内 | ||||||
| 交流出力 (バックアップ 運転時) |
電圧 | 200/208/220/230 V ±3％以内 | |||||
| 周波数 | 50/60Hz ±0.5％以内 | ||||||
| 運転切換時間※6 | 10 ms以下 | ||||||
| 過負荷耐量 | 商用運転時 | 150%（60s）、 200%（30s）、 800%（2サイクル） | |||||
| バックアップ 運転時 |
150%（60s）、180%（10s）、200%（1s） | 150%（0.5s）、200%（0.2s） | |||||
| バックアップ時間※7 | 5分、9分 | 5分 | 9分 | 8分 | 2.8秒 | 1.5秒 | |
| 使用環境 | 周囲温度 | 0～+40℃ | 0～+55℃ | ||||
| 期待寿命 （周囲温度30℃） |
10年 （電池を除く※8） |
10年 | |||||
- 半導体製造装置に求められる電圧サグ・イミュニティ規格「SEMI F47」で規定される電圧低下条件に対応するため、電圧サグ発生時には20 ms以内にバックアップ運転へ切り換えます。
- 周囲温度25℃、初期値、負荷力率0.8の場合
- 電池の期待寿命5年 周囲温度25℃
用途例
- 搬送用エレベータ

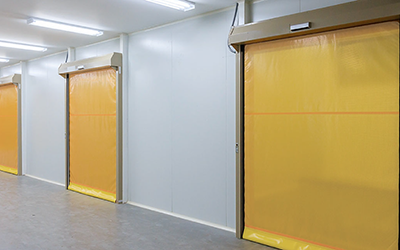

- シートシャッター
- 送風機
- 真空ポンプ
- 保冷庫
- 半導体製造装置
